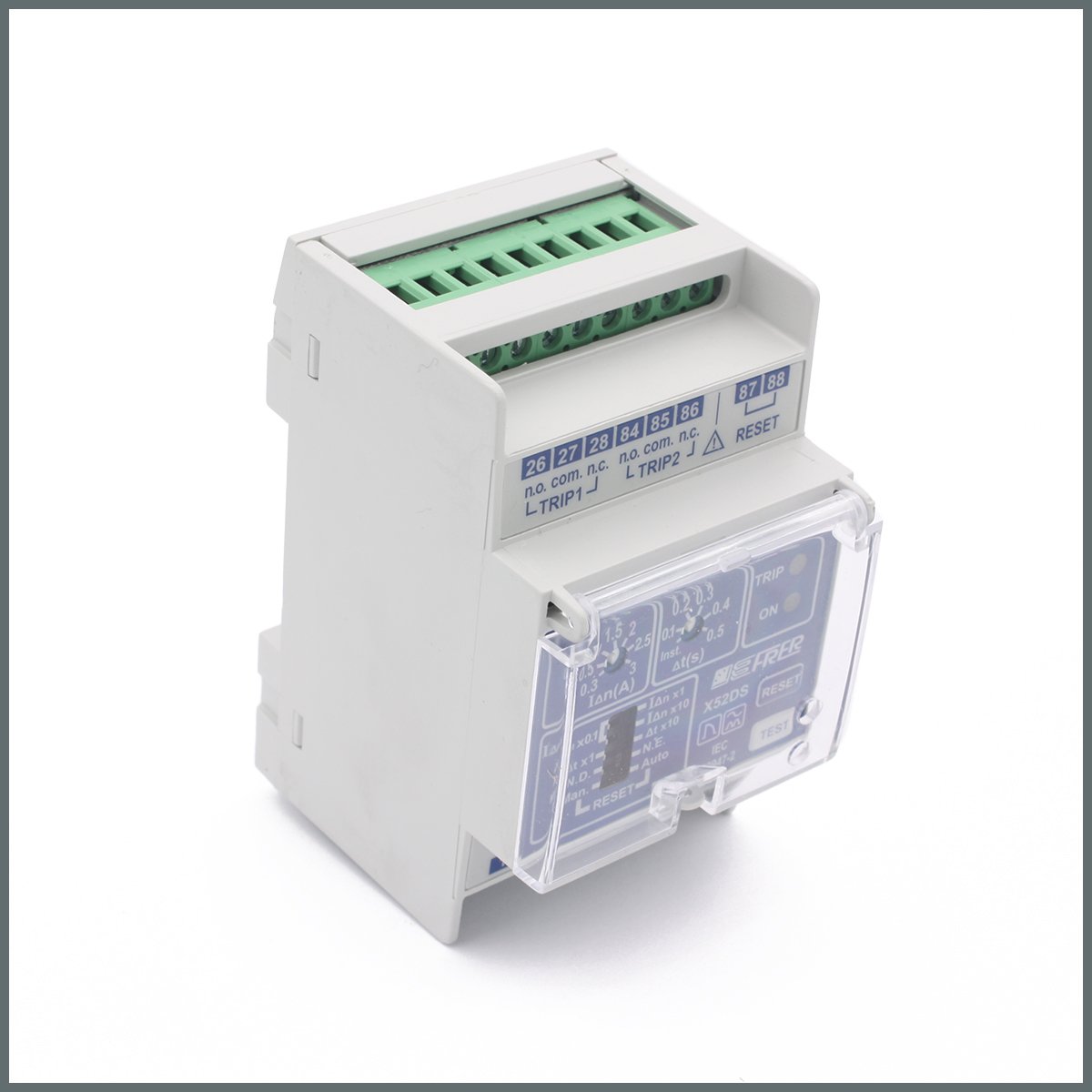

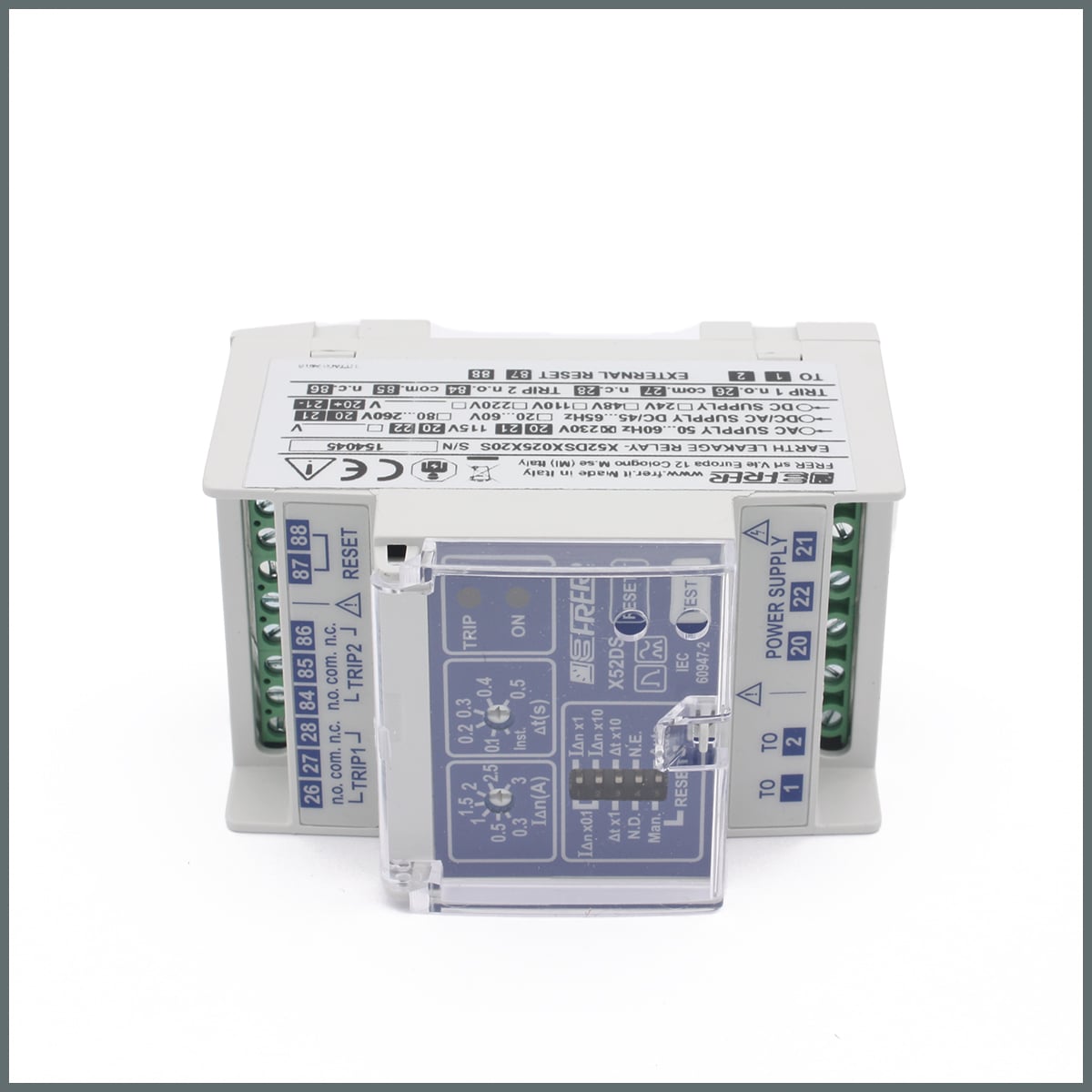

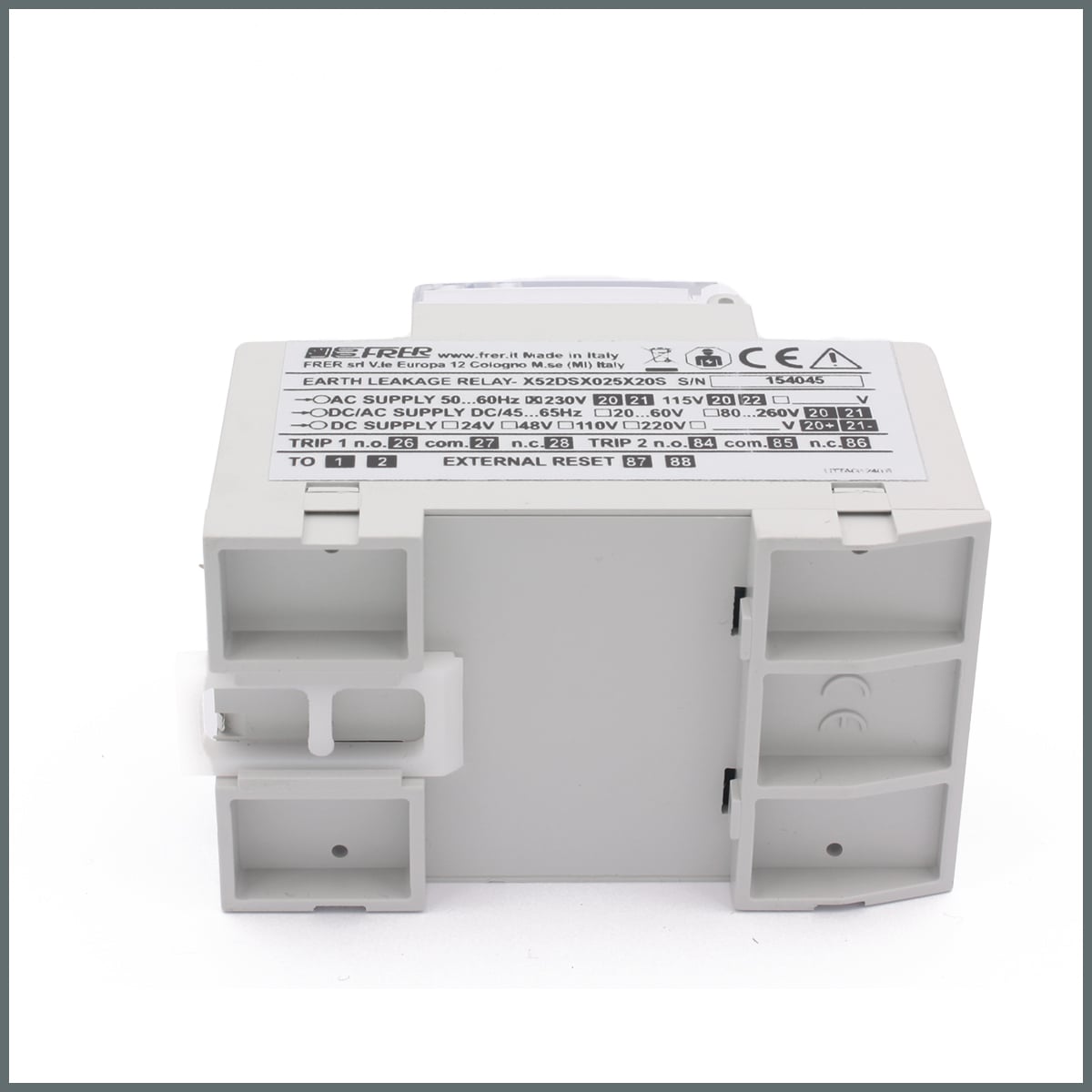

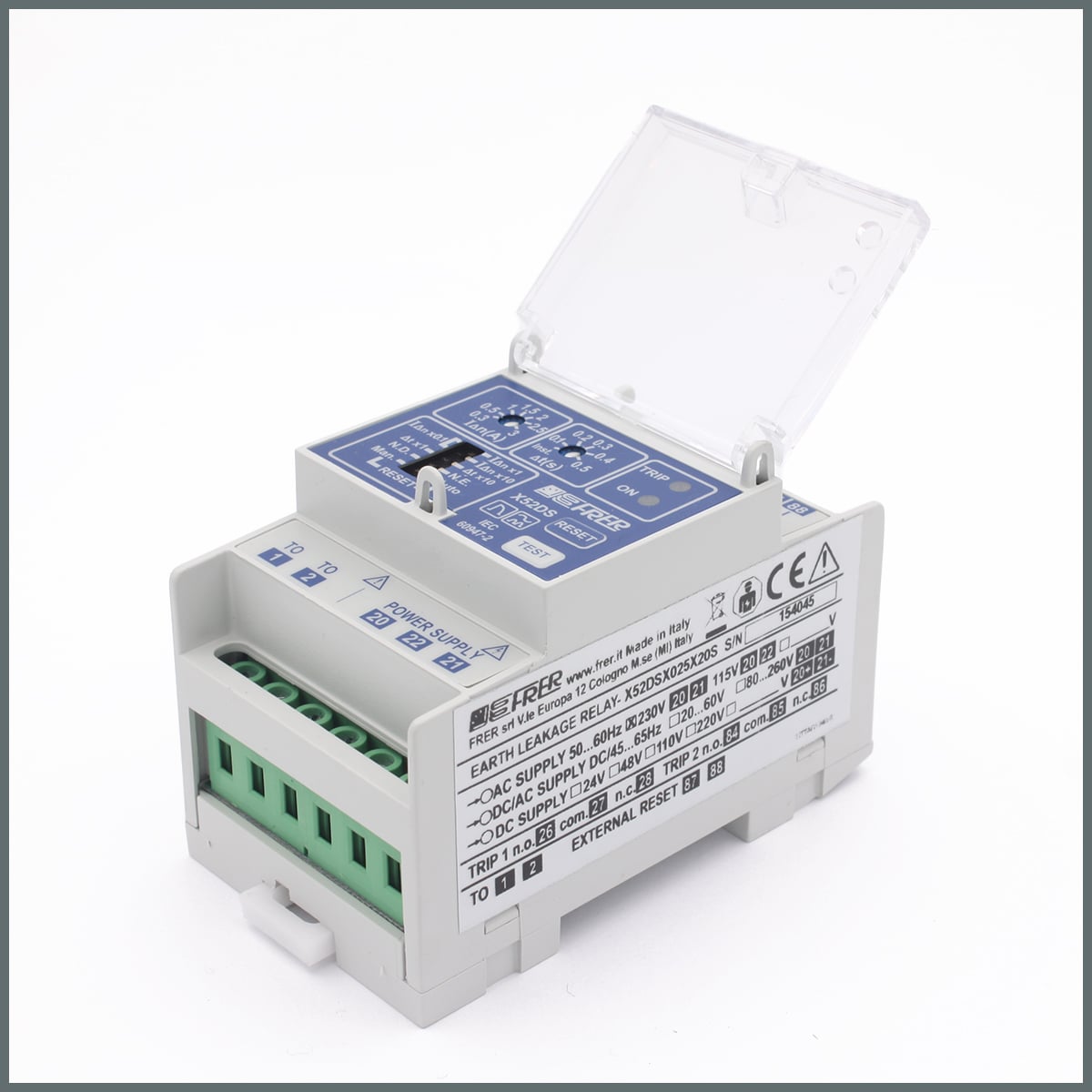

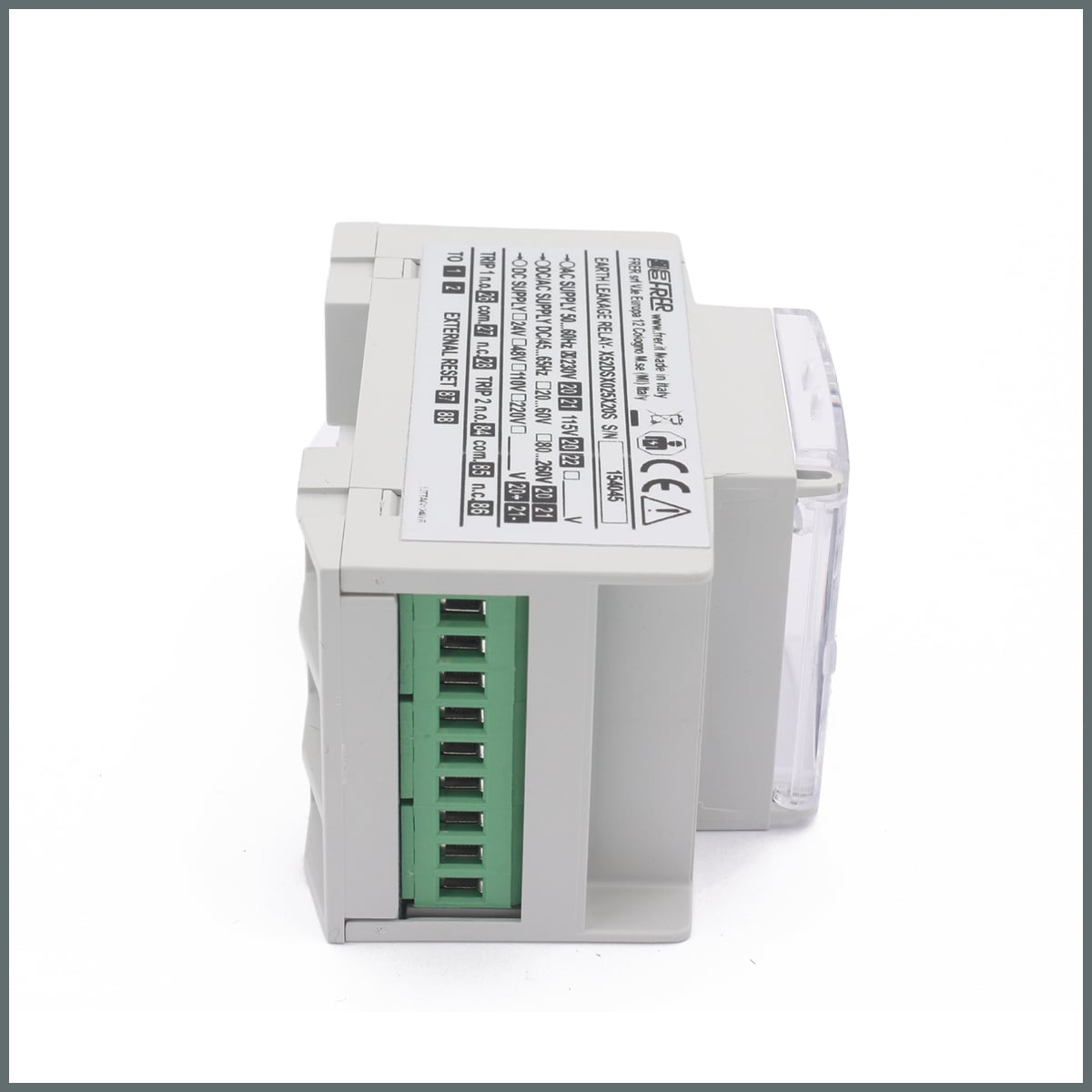

Frer AC, A Tipi Kaçak Akım Rölesi Ex. T-R 230VAC 30mA-30A 3Modül Ray Tipi
Toprak Kaçak Rölesi, korunması gereken iletkenler veya ekipman üzerindeki yalıtım kaybı nedeniyle düşük seviyeli kaçak veya dengesiz akımları tanımak için tasarlanmış mikroişlemci tabanlı bir elektronik koruma cihazıdır. Kaçak akımların ölçümünde, halka tipi akım trafosu FRER cod.TDC serisi veya ayrılabilir tip olan TDA serileri kullanılır.Korunacak tüm devre iletkenleri toroid halkadan geçmelidir. (3Faz+nötr) Mikroişlemci, aşağıdakiler gibi çeşitli işlevleri yerine getirir:
• 2 aralığa bölünmüş 5 saniyeye anlık açma gecikme süresi ayarı: Anlık(inst.)÷0,5sn, 0,2÷5sn
• Enversör tip, açma rölesi. Na+NK
• Çıkış röleleri testi.(Trip)
• Manuel (yerel veya uzak) veya programlanabilir otomatik sıfırlama. (Reset)
• Röle ve CT arasındaki kablo bağlantısının sürekli kontrolü: Kablo’da kopma veya kablonun sökülmesi durumunda çıkış röleleri etkinleştirilecektir ve devre enerjisi otomatik oalrak kesilir.
Geniş akım aralığı, CEI 64-8 standardının gerektirdiği şekilde, dokunma gerilimi olan 50V’un altında tutmak için hassas açma akımı değerlerinin kolayca seçilmesini sağlar. Röle, dahili filtrelemesi sayesinde harici parazitlerden etkilenmez. Ani uygulanan veya yavaşça yükselen alternatif sinüzoidal ve sürekli titreşimli diferansiyel akımlarla da işlevi garanti edilir (tip A)
Ürün Açıklama : Toprak Kaçak Akım Koruma Rölesi, T-R 30 mA-30A, Tip AC, A 3Modül Ray Tipi Ürün Grubu : R X52DS Ürün Kodu : R X52DSX025X20S
Akım Ayar Aralığı : 30mA - 30A , 3 farklı çarpan ile Gecikme Ayar Aralığı : Anlık - 5 sn aralığındadır, 2 farklı çarpanla
Gecikme Hassasiyeti: Ayarlanan değer için ±5%
Akım Hassasiyeti : Ayarlanan değer için ±5% Çalışma Frekansı: 45...65Hz 3. Harmonik filtre : Zayıflatma 88% @ 150Hz
Çalışma Karakteristiği : IEC775’e göre A Tipi Toroid Bağlantı Testi : Sürekli
Yardımcı Besleme : 115/230Vac +/-10% 48...62Hz; / isteğe göre: 24, 48, 110, 220Vdc -10/+20%
Güç Tüketimi : 3VA
Trip Kontağı : DPDT (2 çıkış), 5A 250Vac
Çalışma Sıcaklığı : 0...+50°C, U.R. / R.H.
Depolama Sıcaklığı : -20...+70°C
İzolasyon : 2kV 50Hz, 1 min.
Bağlantılar : X52: vida, max 2.5 mm2
Termoplastik Kutu : UL94 V0
Kutunun Koruma Sınıfı : IP40
Bağlantı Koruma Sınıfı : IP20
