Doepke Kaçak Akım Analiz Sistemi DRCA-1

İşlev
Güç elektroniği ekipmanlarına (örn. frekans dönüştürücüler) sahip sistemleri korumak için B tipi RCD'lerin artan kullanımı nedeniyle, geleneksel analiz süreçlerini kullanarak sistemdeki bir arızayı tespit edemeden bu RCD'lerden izleme yapmak için giderek daha fazla hata meydana gelmektedir. Bu hatalı açmaların nedeni genellikle şebeke frekansından sapan frekanslara sahip ve gerçek veya parazitik kapasitans (örn. EMC kapasitörleri veya hat kapasitansı) aracılığıyla toprağa akan kapasitif kaçak akımlar formundaki artık akımlardır.

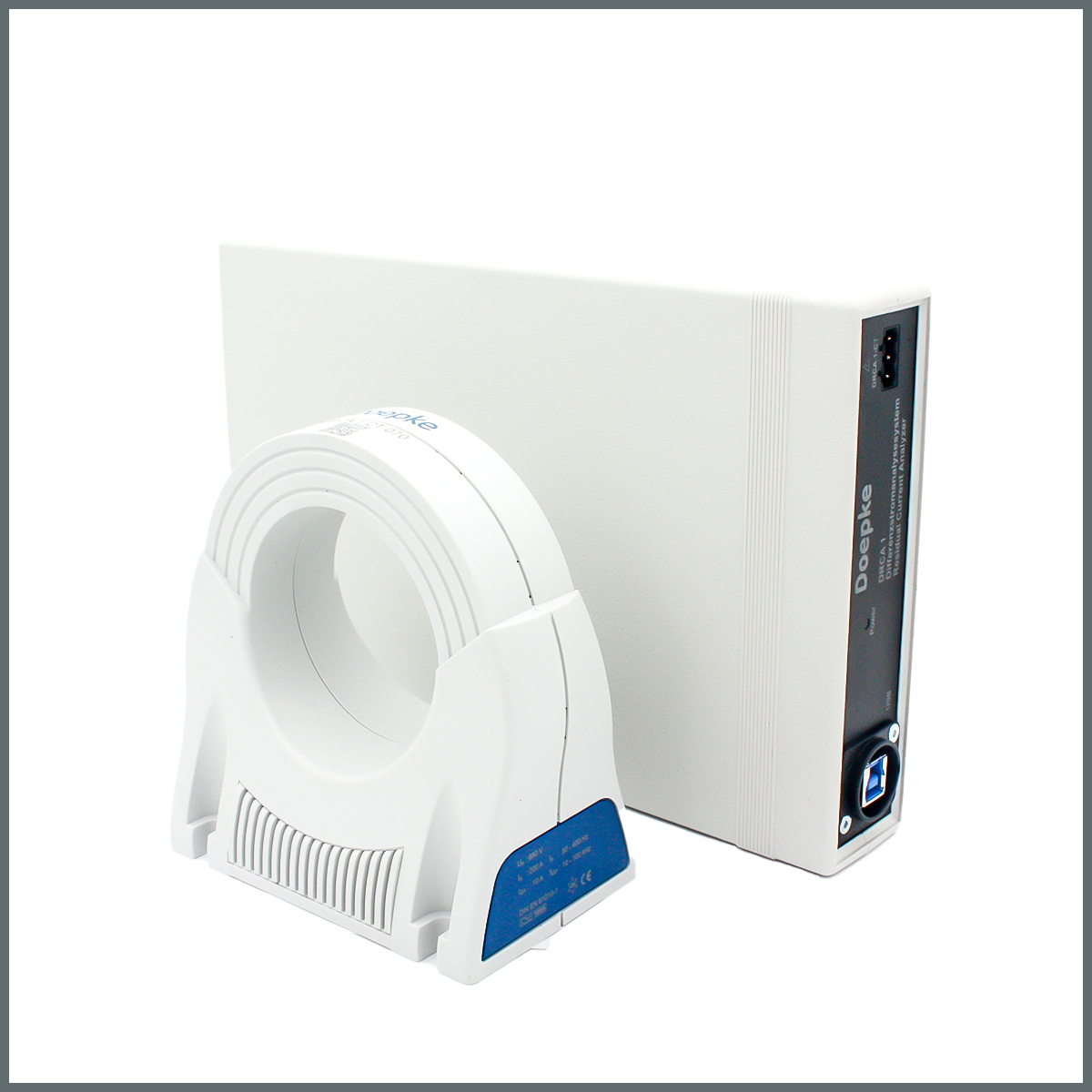

Elektronik ekipmanın türüne bağlı olarak kaçak akımlar çok farklı frekans karışımlarına sahip olabilir. Elektrik sisteminin toprak direncindeki bu artık akımlar aynı zamanda dokunma voltajına da neden olduğundan, bunların bir RCD tarafından tespit edilmesi ve açmaya neden olması gerekir. Bu sınıftaki ölçüm sistemleri, şebeke frekansından sapan frekanslara sahip kaçak akımların ve kaçak akım karışımlarının analizini kolaylaştırır. Analiz sonuçları genellikle kaçak akımın nedenine işaret eder ve böylece B tipi bir RCD'yi sorunsuz bir şekilde kullanmak için bunun nasıl azaltılacağına dair önlemler hakkında bilgi sağlar. DRCA ölçüm cihazları, artık akımların kaynağının belirlenmesi ve uygun RCD'lerin seçimi için çok katmanlı analiz araçları sunar. Set aşağıdaki bileşenlerden oluşur: 1. DRCA 1 ölçüm ünitesi:
DRCA 1 ölçüm ünitesi ölçülen değerleri analiz eder ve bunları standart bir USB portu üzerinden üniteye bağlanan bilgisayarda daha ileri işlemler için hazırlar. 2. DRCA 1-MC ölçüm kablosu: DRCA 1-MC ölçüm kablosu, ölçülen değerlerin ölçüm ünitesine doğru şekilde iletilmesini sağlar. 3. DRCA 1-CT70 ölçüm burçlu transformatör: Artık akım transformatörü, tüketicilere giden tüm aktif iletkenleri kapsar ve içinden akan tüm iletken akımlarının toplamının zaman eğrisini göstermek için çıkış sinyalini kullanır. Çıkış sinyali, bir izolasyon hatası durumunda koruyucu toprak iletkeni veya toprak yoluyla besleme şebekesinin topraklama noktasına geri akan artık akımla orantılıdır. Bu sinyalden kaçak akım seviyesi analiz sisteminin ölçüm ünitesi tarafından değerlendirilir ve bağlı PC'de görüntülenmek üzere aktarılır. 4. DRCA 1-SW analiz yazılımı: DRCA 1-SW analiz yazılımı, ölçülen değerlerin görüntülenmesi ve değerlendirilmesi için bir dizi fonksiyon sağlar

Özellikler
DRCA 1-CT 70 burçlu transformatör:
70 mm iç çap, 10 Hz'den 100 kHz'e kadar artık akımları tespit etmek için uygun, izlenecek kabloya göre ayarlamak için farklı iç çaplar mevcuttur, sağlam plastik gövde, Messleitung DRCA 1-MC ölçüm kablosu için ters polarite korumalı bağlantı soketi:
, kablo uzunluğu 3 m, fiş/soket düzeni sayesinde ters polarite koruması Messeinheit DRCA 1:
10 Hz ila 100 kHz arasındaki artık akımları ve maks. 10 A, maksimum -%10 ölçüm sapması ile 3 A'ya kadar DC kaçak akımlara karşı bağışıklık, sağlam, kullanışlı plastik masa üstü muhafaza, ölçüm kablosu ve USB kablosu için ters polarite korumalı bağlantı soketi, çalışma durumunu görüntülemek için LED DRCA 1 V2-SW analiz yazılımı: artık akım sinyal eğrisinin görüntülenmesi, frekans aralığının analizi (Fourier analizi), etkin değerlerin görüntülenmesi, daha sonraki ayrıntılı analiz için saklanan ölçülen değerlerle uzun vadeli ölçüm, sinyallerin tanımlanarak kaydedilmesi dahil olmak üzere bir dizi analiz fonksiyonu Anahtarlama işlemlerini veya ara sıra oluşan artık akımları belirlemek için tetikleme koşulları, sezgisel çalışma, Windows 7, Windows 8 ve Windows 10 ile uyumlu

Montaj
DRCA mı? 1 ölçüm ünitesi:
Düz yüzeylerde kurulum için masa üstü ünitesi
DRCA 1-CT ölçüm burcu transformatörü.
Cihazlar, birlikte verilen montaj braketleri kullanılarak herhangi bir kurulum konumunda sabit bir alt tabakaya monte edilir.
Frekans dönüştürücüler, UPS ekipmanı, anahtarlamalı güç kaynakları veya yüksek frekans dönüştürücüler gibi güç elektroniği ekipmanlarının şebekeden galvanik izolasyon olmadan kullanıldığı TN-S ve TN-C-S sistemleriyle ticari ve endüstriyel kurulumlarda ölçüm.

Notlar
Ölçme burcu transformatörü, söz konusu RCD'nin hemen yakınında ölçüm yapacak şekilde monte edilmelidir.
